摘  要：城市供热管网远程智能监控系统由前端部分来完成对监测因子的含量的监测与汇总、转换、传输等工作，监测因子包括温度、压力、流量等，这些监测因子由测控终端使用不同的方法进行测量获得一个非常准确的测量数据，此结果通过数据处理转换后经由GPRS网络向监控中心传输数据。

一、基本情况：

由于城市供热地理位置分散，采集、控制功能要求稳定，安全性要求较高，供热调度部门需要对分散在不同地理位置换热站中温度、压力、流量等参数集中实时监视，控制换热站中各设备的运行。同时，根据从现场监测到的各换热站运行参数，调节热电厂运行工况，保证冬季整个供暖的稳定运行。

我国现行的热力站运行管理仍处于手工操作阶段，影响了集中供热优越性的充分发挥。主要反映在：缺少全面的参数测量手段，无法对运行工况进行系统的分析判断；系统运行工况失调难以消除，造成用户冷热不均；供热参数未能在最佳工况下运行，供热量与需热量不匹配；运行数据不全，难以实现量化管理。搞好城市集中供热工程，必须要全面提高供热技术水平。

二、系统方案：

2.1、系统概述：

城市供热管网无线监控管理系统由前端部分来完成对监测因子的含量的监测与汇总、转换、传输等工作，监测因子包括温度、压力、流量等，这些监测因子由测控终端使用不同的方法进行测量获得一个非常准确的测量数据，此结果通过数据处理转换后经由GPRS网络向监控中心传输数据，监控中心来实现数据的接收、过滤、存储、处理、统计分析并提供实时数据查询等任务，当温度或压力超过设定值的时候，自动开启或者关闭指定设备。整个系统可达到:安全、可靠、准确、实时、全面、快速、高效的将真实的城市供热管网信息展现在管理人员的面前。

2.2、系统组成：

2.2.1、数据管理层（监控中心）：

硬件主要包括：工作站电脑、服务器（电信、移动或联通固定IP专线或者动态ip域名方式）；

软件主要包括：操作系统软件、数据中心软件、数据库软件、供热管网远程智能监控系统软件平台（采用B/S结构，可以支持在广域网进行浏览查看）、 防火墙软件；

2.2.2、数据传输层（数据通信网络）：

采用移动公司的GPRS网络传输数据，系统无需布线构建简单、快捷、稳定；

移动无线组网模式具有：数据传输速率高、信号覆盖范围广、实时性强、安全性高、运行成本低、维护成本低等特点；

2.2.3、数据采集层（前端硬件设备）：

远程测控成套设备：测控终端；

传感计量设备：压力传感器、温度传感器、流量计、电磁阀；

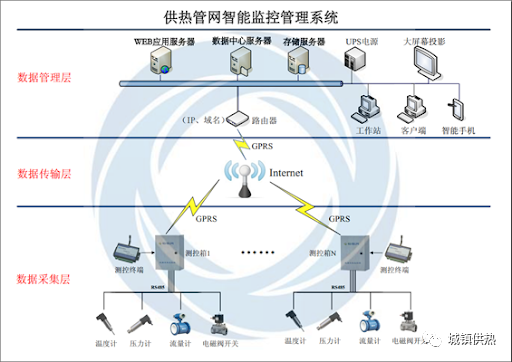

2.3、系统拓扑图：

三、系统功能：

1、采集功能：

管道流量：瞬时流量；

管道流量：累计流量；

管道压力：压力值；

管道温度：温度值；

2、告警功能：

停电告警、压力、温度、流量故障告警、测控终端告警；

状态变化报警提示 ：告警状态变化。如压力突然增大或变小；

3、存储功能：

压力、温度、流量信息、实时数据、事件记录、操作记录存入数据库；

4、查询功能：

压力、温度、流量信息、历史纪录、历史曲线、事件记录、操作记录、历史报表；

5、统计功能：

报表功能：日报、月报、年报；

曲线功能：日曲线、月曲线、年曲线；

6、打印功能：

压力、温度、流量信息、历史纪录、历史曲线、事件记录、操作记录、报表；

7、安全功能：

密码功能：进入系统必须输入密码；

权限功能：不同的操作员具有不同的功能；

用户切换：不同的操作员交接时可以在系统切换；

8、扩展功能：

压力、温度、流量数量：用户可以添加或删除站点。

远程控制：在加电磁阀门的情况下可输出远程控制阀门的开启；

9、设置功能：

站点信息录入、修改；

采集周期设置、修改；

10、远程维护功能：

远程设置站点（压力、温度、流量）工作参数；

四、系统特点：

1、实用性：城市供热站点地理位置分散，因此采用覆盖广泛的GPRS网络高信号捕捉，必要是采用高增益天线，可确保网络的正常运行；

2、实时性：采用最新的通信和软硬件技术，建立了清晰和合理的系统架构，可以实现多线程的远程并发通信，在几秒时间内，可以让成百上千台的测控终端实时传送到监控中心进行集中监视和远程调度，实现故障信息的及时报警；

3、可扩充性：系统预留接口，可以进行系统或软硬件模块的无限扩展，便于长期的升级和维护，延长系统的寿命，通过更新部件，能让系统一直存在下去，而不至于整个系统瘫痪，造成大量的投资损失；

4、易维护性：系统可对测控终端执行相应的远程操作命令，包括远程参数设置，远程控制、远程数据抄收、远程终端复位、远程测控终端升级等；

5、操作简易性：系统软件功能完善，模块化、图形化设计，全过程全中文帮助，操作简单方便；
